MOES ZM-1P63M – dwukierunkowy licznik energii Zigbee, 63A

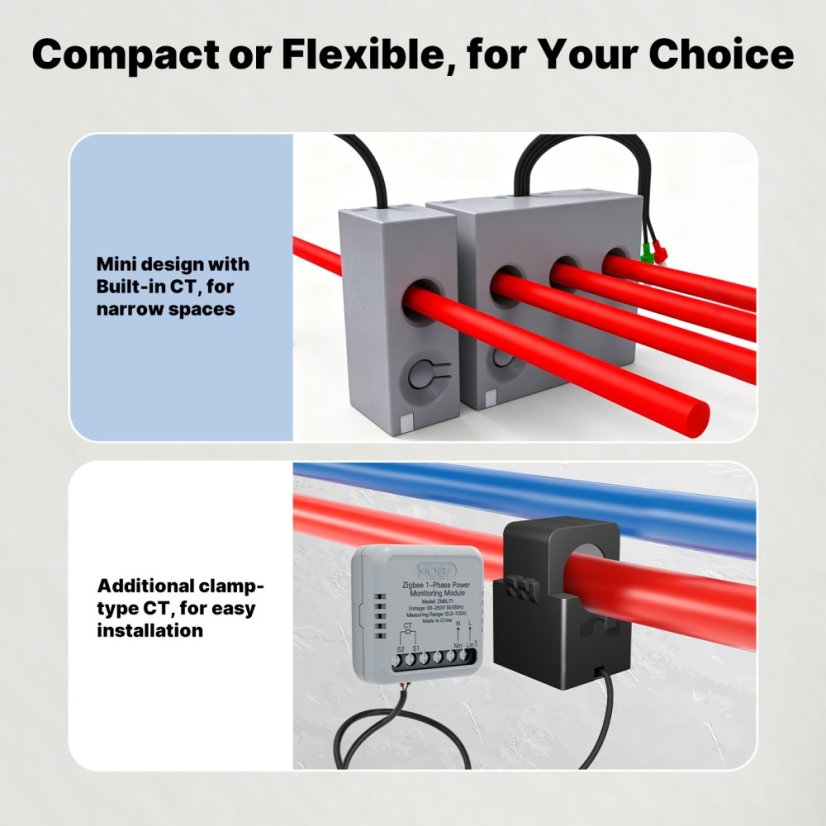

Moes ZM-1P63M to moduł monitorujący Zigbee przeznaczony do montażu w rozdzielnicy elektrycznej, umożliwiający śledzenie zużycia energii w obwodzie jednofazowym do 63A. Przewód fazowy przechodzi bezpośrednio przez otwór pomiarowy modułu, dzięki czemu nie ma potrzeby stosowania zewnętrznej przekładni prądowej. Dzięki dwukierunkowemu pomiarowi urządzenie rozróżnia energię pobieraną z sieci oraz oddawaną – idealne rozwiązanie dla obwodów z fotowoltaiką lub innymi źródłami nadwyżek energii.

Najważniejsze parametry techniczne:

• Model: ZM-1P63M (moduł ZM7LT1)
• Faza: połączenie jednofazowe
• Napięcie: 90–250V AC, 50/60Hz
• Zakres pomiaru prądu: 0,5–63A (maks. 63A)
• Dokładność pomiaru: Klasa 1.0 (napięcie, prąd i moc czynna)
• Alarmy: podnapięciowy, nadnapięciowy, nadprądowy (regulowane progi)
• Protokół: Zigbee 3.0, pasmo 2,400–2,483 GHz, moc nadawcza <+10 dBm
• Temperatura pracy: -20°C do 70°C
• Stopień ochrony: IP20
• Wymiary: 46,7 × 18 × 21,2 mm

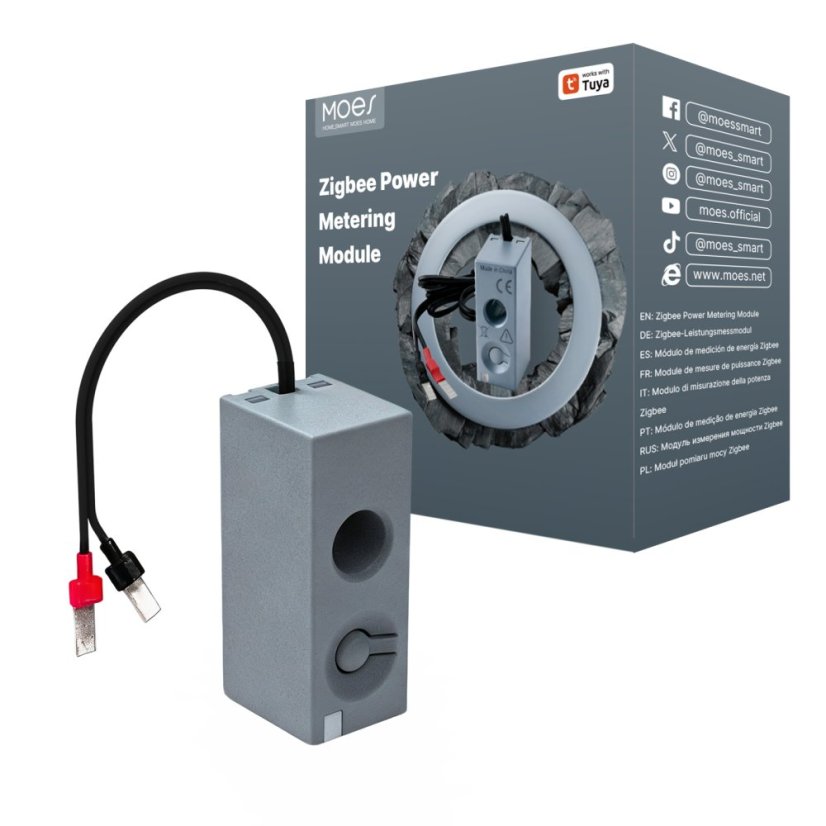

• Zawartość opakowania: moduł pomiarowy + instrukcja obsługi

Funkcje:

1. Podgląd zużycia w czasie: monitoruj zużycie energii według dnia, miesiąca lub roku, aby łatwiej zidentyfikować miejsca strat energii w domu.
2. Dwukierunkowy pomiar dla instalacji PV: rozróżnia energię pobraną od oddanej do sieci, co czyni go odpowiednim dla obwodów z instalacjami fotowoltaicznymi.

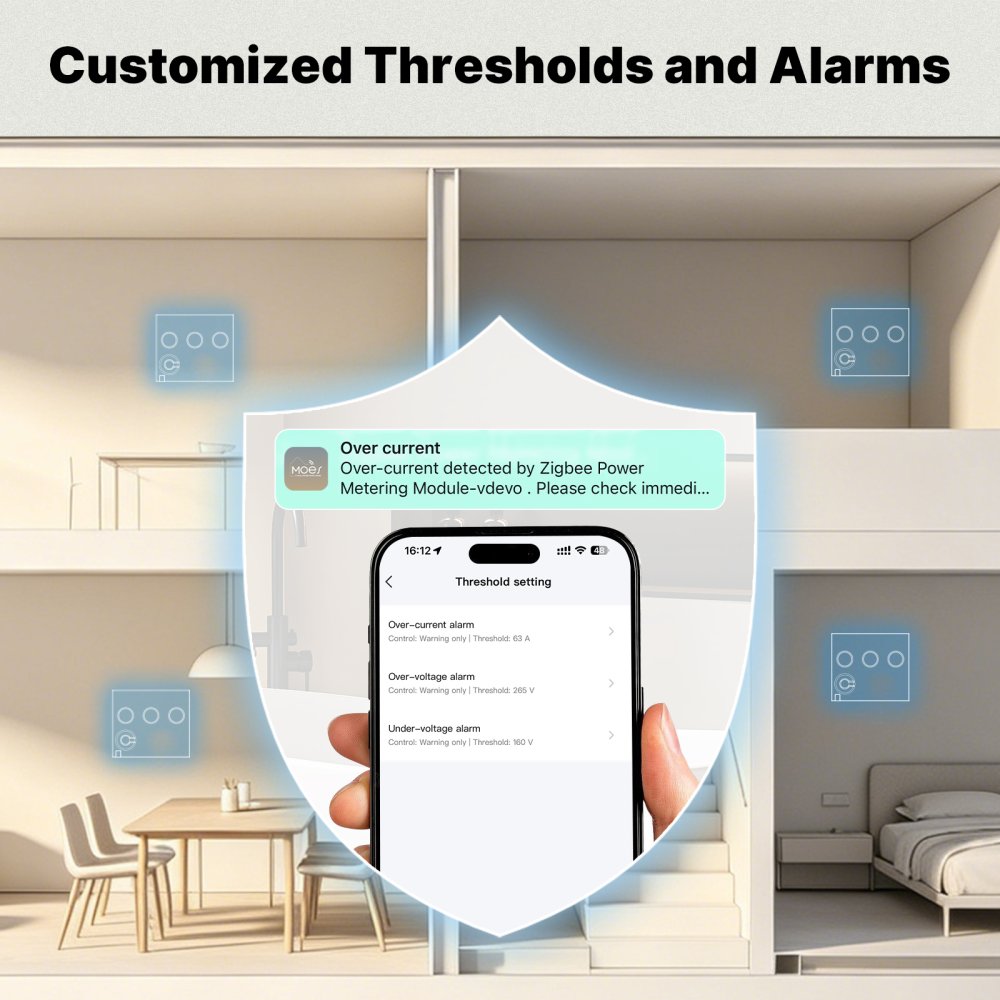

3. Alarmy ochronne: informują, gdy napięcie lub prąd przekroczą ustawione progi, zapobiegając uszkodzeniom podłączonych urządzeń.

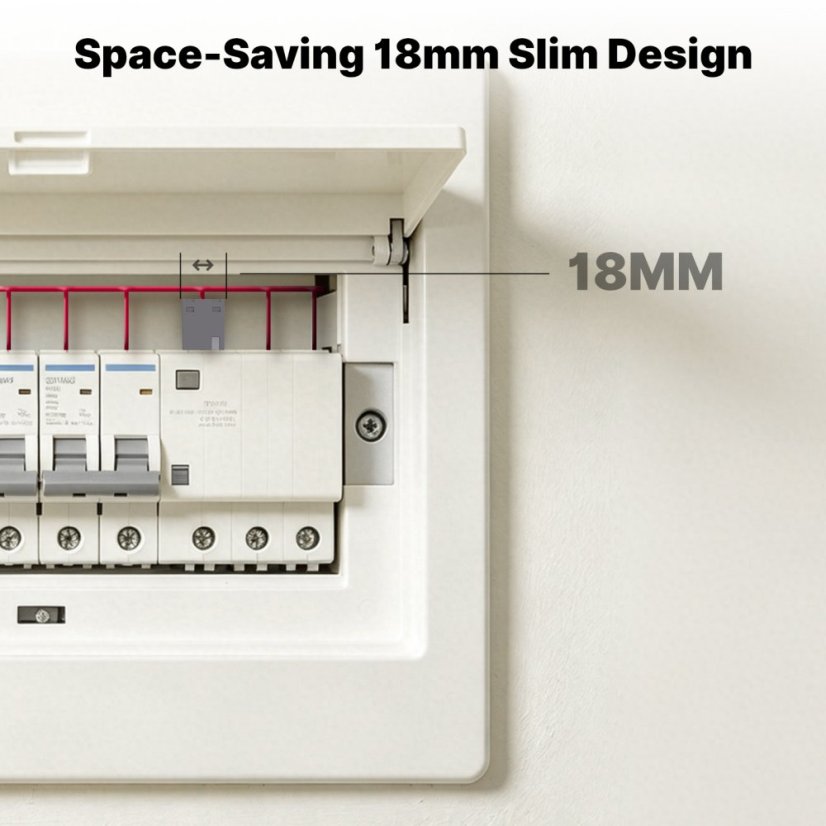

4. Kompaktowy montaż na szynie DIN: niewielkie wymiary (46,7 × 18 × 21,2 mm) pozwalają na instalację nawet w małych rozdzielnicach obok wyłącznika nadprądowego.

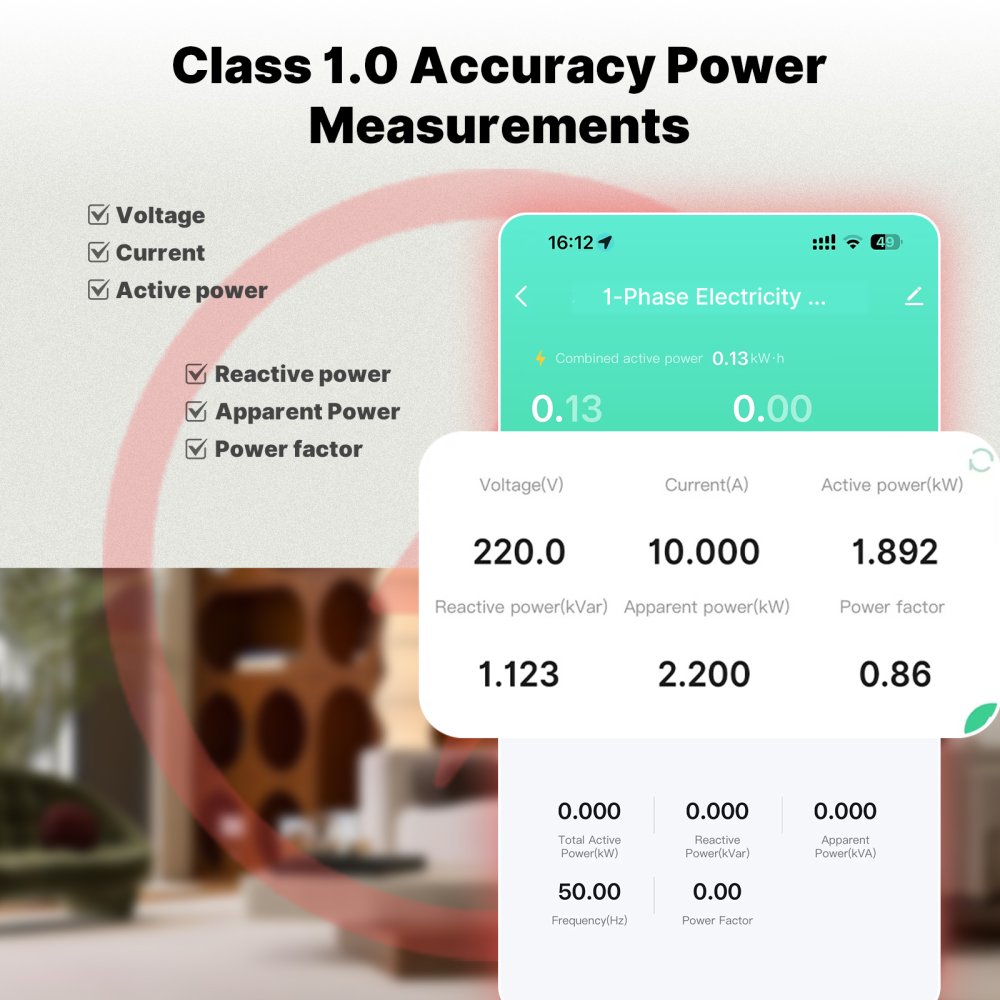

5. Dokładny pomiar klasy 1.0: zapewnia wystarczającą precyzję do rzeczywistego monitorowania zużycia, a nie tylko szacunkowych odczytów.

Instalacja:

Moduł montuje się obok wyłącznika nadprądowego monitorowanego obwodu: czarny przewód podłącza się do listwy neutralnej (N), przewód fazowy przeprowadza się przez otwór pomiarowy zgodnie z kierunkiem strzałki „→Load”, a czerwony przewód podłącza się do zacisku L wyłącznika. Po podłączeniu zasilania moduł paruje się przez aplikację MOES. Do pracy z napięciem sieciowym uprawnione są wyłącznie osoby posiadające odpowiednie kwalifikacje – wszelkie prace w rozdzielnicy powinien wykonywać elektryk, a nie w ramach samodzielnych eksperymentów.

To moduł wyłącznie monitorujący – nie przełącza obciążenia, a jedynie rejestruje zużycie energii.
